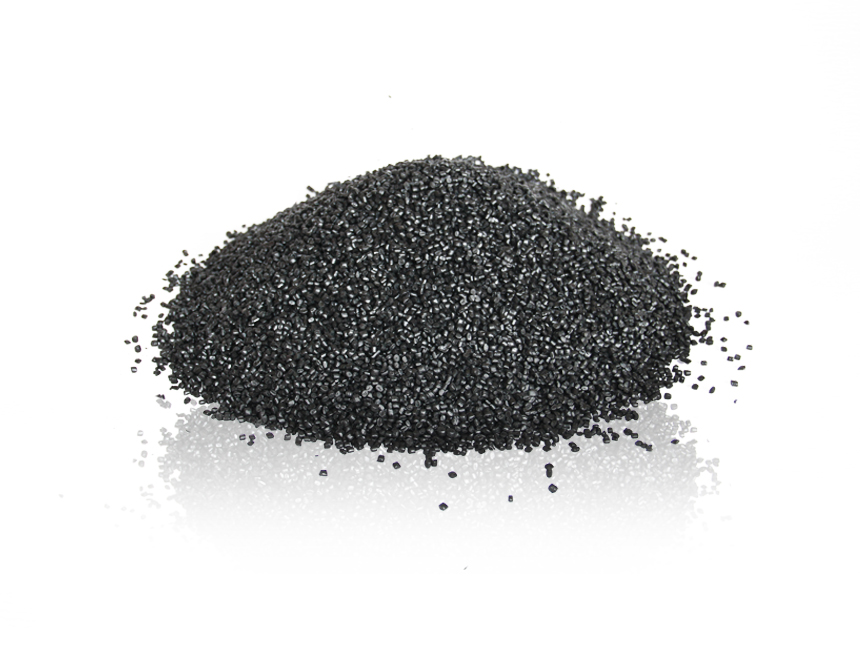

聚乙烯防腐層專(zhuān)用料，又名：聚乙烯防腐顆粒，聚乙烯專(zhuān)用料。
產(chǎn)品特點(diǎn)： 耐開(kāi)裂性能高、低溫韌性好
聚乙烯防腐層專(zhuān)用料主要用于石油、化工、城建行業(yè)中埋地或架空的輸油、輸氣、給排水，介質(zhì)溫度＜200℃的鋼質(zhì)管道外壁防腐蝕保護。我公司聚乙烯專(zhuān)用料產(chǎn)品是針對高密度聚乙烯（HDPE）耐環(huán)境應力開(kāi)裂性能指標低，使其滿(mǎn)足GB/T 23257-2017技術(shù)標準要求，專(zhuān)為埋地鋼質(zhì)管道選用聚乙烯做防腐層時(shí)研制的新一代聚乙烯防腐顆粒。我公司生產(chǎn)的聚乙烯防腐層專(zhuān)用料，是以高、低兩級密度的聚乙烯樹(shù)脂為主料，添加抗環(huán)境應力開(kāi)裂材料和優(yōu)質(zhì)的抗氧化材料、防老化材料及多元素的新性能助劑和色母，通過(guò)雙螺高混塑化、擠出、球型切粒、旋風(fēng)分離、適度分類(lèi)等流程精制而成。
聚乙烯防腐層專(zhuān)用料經(jīng)多年來(lái)應用驗證各項技術(shù)指標達到所執行的國家標準要求，已創(chuàng )下諸多的優(yōu)良業(yè)績(jì)，成為廣大用戶(hù)可信賴(lài)的聚乙烯防腐專(zhuān)用料生產(chǎn)廠(chǎng)家。
1、耐環(huán)境應力開(kāi)裂性能高：＞1600 h
2、性能優(yōu)良抗沖擊：＞1500 n/cm
3、低溫韌性好：＜－65℃
4、具有優(yōu)良的抗紫外線(xiàn)、耐老化、高電阻等特性。
如果您對聚乙烯防腐層專(zhuān)用料有問(wèn)題需要了解，請直接撥打電話(huà)：0546-8740309，我公司將提供滿(mǎn)意的技術(shù)支持！
項目名稱(chēng) | 單 位 | 數 值 | 項目名稱(chēng) | 單 位 | 數 值 | ||
聚乙烯專(zhuān)用料顆粒 | 聚乙烯專(zhuān)用料壓片 | ||||||
密 度 | g/cm3 | 0.96 | 體積電阻率 | Ω·m | 8.42×1013 | ||
色母含量 | % | 2.1 | 耐環(huán)境應力開(kāi)裂(F50,50℃) | h | 1650 | ||
熔體流動(dòng)速率 (190℃,2.16kg) | g/10min | 0.49 | 耐化學(xué)介質(zhì)腐蝕(23℃±2℃,7d) | 10%HCI | 拉伸強度率 | % | 90.4 |
氧化誘導期 (200℃) | Min | 52.5 | 斷裂伸長(cháng)率 | % | 95.3 | ||
耐熱老化 (100℃,2400h) | % | 14.3 | 10%NaOH | 拉伸強度率 | % | 95.0 | |
聚乙烯專(zhuān)用料壓片 | 斷裂伸長(cháng)率 | % | 98 | ||||
拉伸強度 | MPa | 25.6 | 10%NaCI | 拉伸強度率 | % | 95.9 | |
斷裂伸長(cháng)率 | % | 907 | 斷裂伸長(cháng)率 | % | 100 | ||
維卡軟化點(diǎn) | ℃ | 120 | 耐紫外線(xiàn)老化 (336h) | 拉伸強度率 | % | 81.3 | |
脆化溫度 | ℃ | -66 | 斷裂伸長(cháng)率 | % | 82.9 | ||
電氣強度 | MV/m | 29.35 | 備 注 | 顏色 黑 | |||
根據本公司生產(chǎn)的聚乙烯防腐層專(zhuān)用料加工性能，可采用擠出包覆工藝或擠出纏繞工藝。使用時(shí)通常熔體溫度按照170℃～240℃設定。
1、擠出機預熱的時(shí)間和溫度：1區=150℃；2區=160℃；其他區=180℃～200℃；預熱4小時(shí)以上。
2、擠出機生產(chǎn)時(shí)溫度調整；1區=170℃；2區=180℃；（3區～4區=200℃～220℃）其他區=180～200℃。
3、生產(chǎn)中斷1小時(shí)以上，應將擠出機溫度降至預熱時(shí)的溫度，以防過(guò)熱抱死螺桿并造成機中存料老化和設備受損。
4、生產(chǎn)中斷時(shí)擠出機中的料可能會(huì )過(guò)熱熔融（“流水”）,將余料即時(shí)排凈，再開(kāi)機時(shí)按2調溫開(kāi)機。
5、應把擠出機各區溫度精度控制在±3℃內，各加熱區的冷卻要有效。
6、產(chǎn)品最高烘干溫度70℃，如存放時(shí)間較長(cháng)，使用時(shí)最好采用熱風(fēng)烘干，烘干條件為70℃/1h。
7、以上溫度參數為建議值，實(shí)際中請根據現場(chǎng)和設備情況調整至合適的工藝參數。
1、包裝選用高防塑編復合袋，25kg/袋。
2、運儲使用中：防潮（若受潮必須經(jīng)烘干后再用）、防油污、防酸堿、防暴曬、注意明火。
3、在常溫＜35℃，相對濕度＜75%的環(huán)境下存儲。
4、保質(zhì)自生產(chǎn)日期12個(gè)月。
魯公網(wǎng)安備 37052102000192號
