又名：熱收縮帶，是為埋地或架空鋼質(zhì)管道接頭、預留焊接處補口而設計的。在連接（焊接）形成管路后使用，它由熱收縮帶和固定片組成，形成管狀體，采用包覆法使用。產(chǎn)品使用靈活方便，粘合性能優(yōu)異
熱收縮開(kāi)口套是由輻射交聯(lián)高密度聚乙烯基材和特種密封膠粘劑復合而成。具有優(yōu)異的抗機械損傷和很好的密封性，使用壽命長(cháng)等特點(diǎn)。熱收縮開(kāi)口套廣泛應用于石油、天然氣、化工、城建等行業(yè)鋼質(zhì)管網(wǎng)工程，為管道需補口防腐位置提供長(cháng)期優(yōu)良可靠的防腐蝕保護體系。
熱收縮開(kāi)口套又名熱收縮帶，適用于2PE（壓敏型膠粘劑）和3PE（共聚物熱熔膠粘劑）涂層，還使用于損傷Φ≥300mm的補傷修復。熱收縮帶產(chǎn)品我公司已積累了多年的生產(chǎn)技術(shù)經(jīng)驗，是國內具有多方面實(shí)力的管道防腐熱收縮開(kāi)口套生產(chǎn)廠(chǎng)家。
使用靈活方便，粘合性能優(yōu)異，強度高，耐磨損，抗環(huán)境應力，耐熱老化，抗紫外線(xiàn)，介電強度高，耐酸堿侵蝕。
單一結構：即只安裝熱收縮帶，主要用于在役管線(xiàn)補口防腐層修復；
復合結構：即無(wú)溶劑環(huán)氧底漆+熱收縮帶，采用干膜安裝，并且將無(wú)溶劑環(huán)氧底漆厚度提高至400μm以上，其特點(diǎn)是使底漆具備防腐性能，提高補口防腐層的整體使用壽命，主要用于新建管線(xiàn)補口防腐；
雙保險復合結構：粘彈體防腐膠帶+熱收縮帶，這種結構可以起到非常好的防腐蝕保護作用，可用于補口防腐層修復和新建管線(xiàn)補口防腐。
顏色：黑色
標準厚度：2.00～2.70mm
膠層厚度：0.80～1.20mm
基材厚度：1.20～1.50mm
標準寬度：300～700mm
包裝：紙箱或編織袋
首先依據施工設計標準和產(chǎn)品應用范圍選擇熱縮套產(chǎn)品型號，就對管段進(jìn)行防腐補口，作業(yè)面為環(huán)氧底漆時(shí)應選用熱熔膠型熱收縮帶（CDP-S-OGP-AC-020-2014-3，GB/T23257-2017）或壓敏膠型熱收縮帶（CDP-S-OGP-AC-010-2013-1）；當管段需防腐表面為鋼或修復時(shí)作業(yè)面為瀝青或粘彈體材料，應選用壓敏膠型熱收縮帶（CDP-S-OGP-AC-010-2013-1，SY/T5918-2017）。
如果您對熱收縮開(kāi)口套有問(wèn)題需要了解，請直接撥打電話(huà)：0546-8740309，我公司將提供滿(mǎn)意的技術(shù)支持！
項目名稱(chēng)型號 | 熱熔膠型 | 壓敏膠型 | ||||
膠層 | 軟化點(diǎn) | ℃ | 110 | 125 | ||
搭接剪切強度 | 23℃ | Mpa | 1.15 | 0.25 | ||
85℃ | Mpa | 0.12 | 0.08 | |||
基材 | 密度 | g/cm3 | 0.96 | 0.96 | ||
拉伸強度 | Mpa | 23 | 23 | |||
斷裂伸長(cháng)率 | % | 420 | 420 | |||
硬度 | Shore D | 57 | 57 | |||
體積電阻率 | Ω·m | 1.60×1013 | 1.60×1013 | |||
電氣強度 | MV/m | 32 | 32 | |||
安 | 抗沖擊性 | J | ＞15 | ＞15 | ||
剝 離 | 對底漆鋼 | N/cm | 75 | 23 | ||
對PE層 | N/cm | 70 | 23 | |||
膠層覆蓋率 | % | 100 | 98 | |||
陰極剝離 | mm | 13 | 16 | |||
吸水率 | % | 0.40 | 0.04 | |||
低溫柔性 | ℃ | -40 | -25 | |||
運行溫度 | ℃ | 85 | 85 | |||
最低安裝溫度 | ℃ | 70 | 70 | |||
1、表面清理：將補口部位表面和管體防腐層搭接表面的油污、油脂和泥土污物清理干凈，清理至無(wú)毛刺、焊渣、飛濺物、焊瘤等缺陷。
2、除銹：符合GB/T 8923要求，手工除銹應達Sa3級，機械除銹應達到Sa2.5級。
3、禁止雨、雪、霧天濕度超過(guò)85%情況下和風(fēng)沙較大環(huán)境下露天使用。

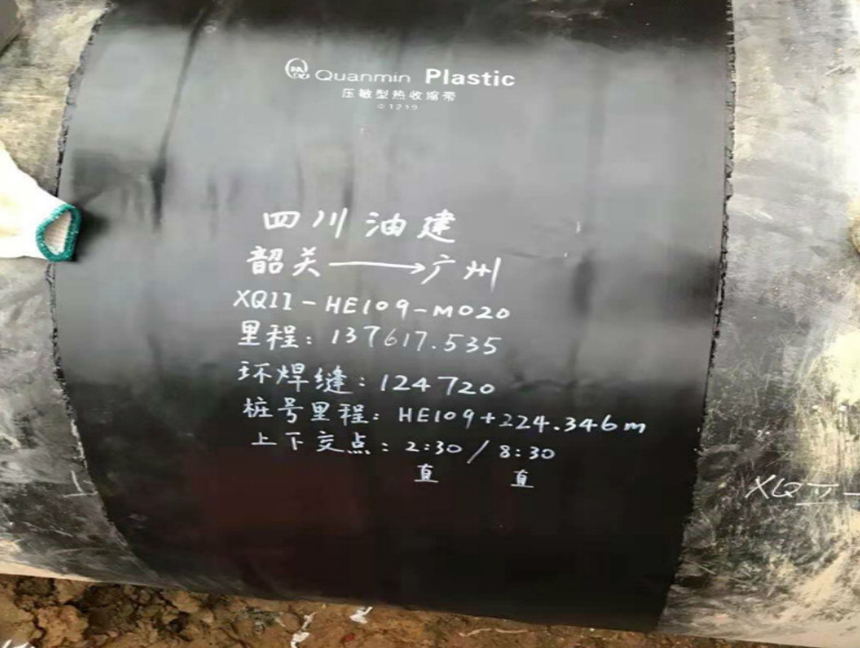

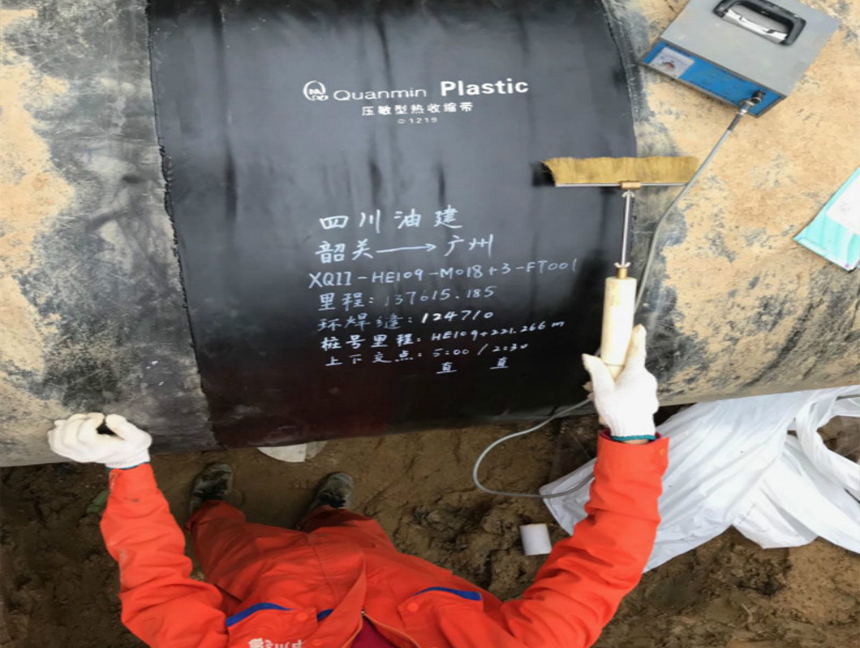

4、在作業(yè)處先將固定片通過(guò)加熱，附著(zhù)在適應的熱收縮開(kāi)口套接頭上，形成筒式套狀。隨后移離防腐保護段，將熱收縮套沿徑向均勻加熱，受熱力作用收縮，內層熱熔膠同時(shí)熔化包覆填充于作業(yè)表面，與原管道防腐層形成緊密連續的防腐蝕保護體系。
5、依照產(chǎn)品安裝溫度要求調整火焰均勻加熱，排出空氣避免出現汽包和皺痕，在適合熱收縮帶相應溫度下操作，發(fā)現套體兩端有膠溢出為宜。
6、最后用硅橡膠輥輪進(jìn)行整平壓實(shí)。
1、直立、防暴曬、防雨淋、防止壓壞變形。
2、應在陰涼，溫度5～30℃，相對濕度＜75%的庫房中存放，并遠離熱源與明火。
3、保質(zhì)期限12個(gè)月。
魯公網(wǎng)安備 37052102000192號
